一、焦炉烘炉煤气监测设备方案设计总则

1、本设计方案仅适用于“焦炉烘炉切断控制系统”项目。

2、本方案根据项目技术协议相关要求进行合理化设计，满足需方设计要求，并对其进行优化完善。

3、该方案为项目初步方案，双方不明确的具体技术细节可进一步沟通交流。

二、系统方案说明

4.1安全检测装置的组成

1套安全检测装置由1个检测控制箱、2个火焰检测器、1台电磁式燃气切断阀、1套声光报警器、1套燃气过滤器连接电缆组成。

4.2 安全检测装置的功能

(1)火把点燃燃气后，火焰监测，正常燃烧有指示灯指示。

(2)当火焰熄灭时电磁式燃气切断阀联锁动作，切断燃气，并且发出声光报警。

4.3安全检测装置的安装

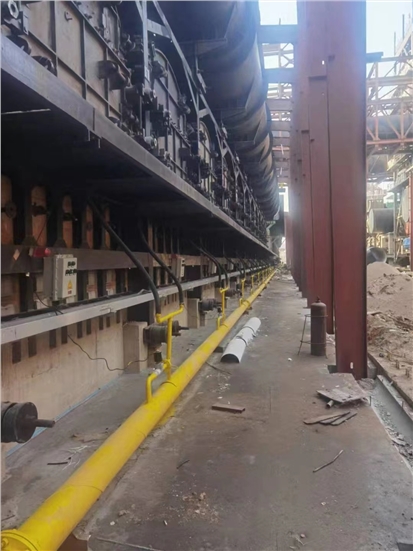

火焰检测器与烧嘴装置一体化安装，检测控制箱固定在机侧及焦侧，声光报警装置安装在机焦侧易于观察的位置。

4.4供货商成套供应安全检测装置设备参数

4.4.1 检测控制箱

供电:AC220V±10%50Hz

环境温度:-15℃~60℃，无冷凝防护等级:IP40

在系统熄火或认为断火情况下，报警输出，同时切断电磁阀，阻断气源;运

行输出端子在系统正常点火后，火焰检测正常状态下输出。

4.4.2 火焰检测器

供电:AC 220V±10%50Hz

环境温度:-15℃~60℃，无冷凝

防护等级:IP54

火焰检测器需配套专用点火控制器使用。火焰检测装置是整个控制系统重

要的检测装置之一，应具有结构简单，操作方便，性能可靠等优点。可长期连续、

清晰地检测各种燃气窑炉的火焰。采用紫外光敏元件检测，探头前端应装

有防尘镜片，采用直接检测的方式安装，对冷却条件要求较低。火焰检测器应具

有很高的灵敏度。

4.4.3 电磁式燃气切断阀

供电:AC220V±10%50Hz

环境温度:-15℃~60℃，无冷凝

防护等级:IP54

电磁式燃气切断阀用于熄火保护，即烧嘴运行过程中意外熄火或检测元件故

障无反馈，则自动断电切断气源。电磁阀为常闭型，正常状态下(无供电)为闭

合切断状态。

4.4.4声光报警器

电磁式燃气切断阀切断燃气的同时发出声光报警信号，提醒操作人员。

4.4.5连接电缆

检测控制箱到切断阀电缆共需300米，检测控制箱到火焰检测器电缆共需

1000米。检测控制箱电源电缆1200米。

4.4.6 燃气过滤器

 燃气过滤器过滤管道铁锈、焊渣等杂质，保护燃气电磁阀正常工作，防止出现堵塞电磁阀，造成电磁阀密封不严等现象。

5供货商工作范围

(1)提供完成安全检测装置所有功能所需要的硬件。

(2)共计160套安全装置的设备安装以及后续烘炉操作时 160套安全装置的技术指导。

(3)向买方提出需要满足的环境、电源等外部条件。

(4)提供售后服务，直到安全检测装置能执行全部功能。

(5)负责培训买方的运行、维修的工程技术人员。
