一、600万大卡黄磷尾气热风炉设备技术参数：

序号	名  称	单位	参  数
1	炉窑类型	/	热风炉
2	热风出口温度	℃	150-450
3	热风流量	m³/h	65000-80000
4	出口风压	kPa	≥1
5	燃烧器功率	kcal	600万
6	燃料类型	/	黄磷尾气
7	燃料热值	kcal/Nm³	2900
8	燃气压力	kPa	15-20
9	燃气设计流量	Nm³/h	2000-2200
10	助燃空气设计流量	m³/h	7500
11	鼓风机功率	kW	9-26 30kW
12	测温方式	/	热电偶测温
13	工控配置	/	PLC、触摸屏、变频器



二、引用设计标准

GB9078-1990  《工业炉窑大气污染排放标准》

JB/T50154-1999《热处理炉能耗分等》

GB/T3486     《工业炉节能保温结构规范》

EN676         《强鼓风燃气燃烧器检测标准》

GB/T19839-2005《工业燃油燃气燃烧器通用技术条件》

TSG ZB001-2008《燃油（气）燃烧器安全技术规则》

GB50185-2010  《工业设备及管道绝热工程施工质量验收规范》

GB6222-2005   《工业企业煤气安全规程》

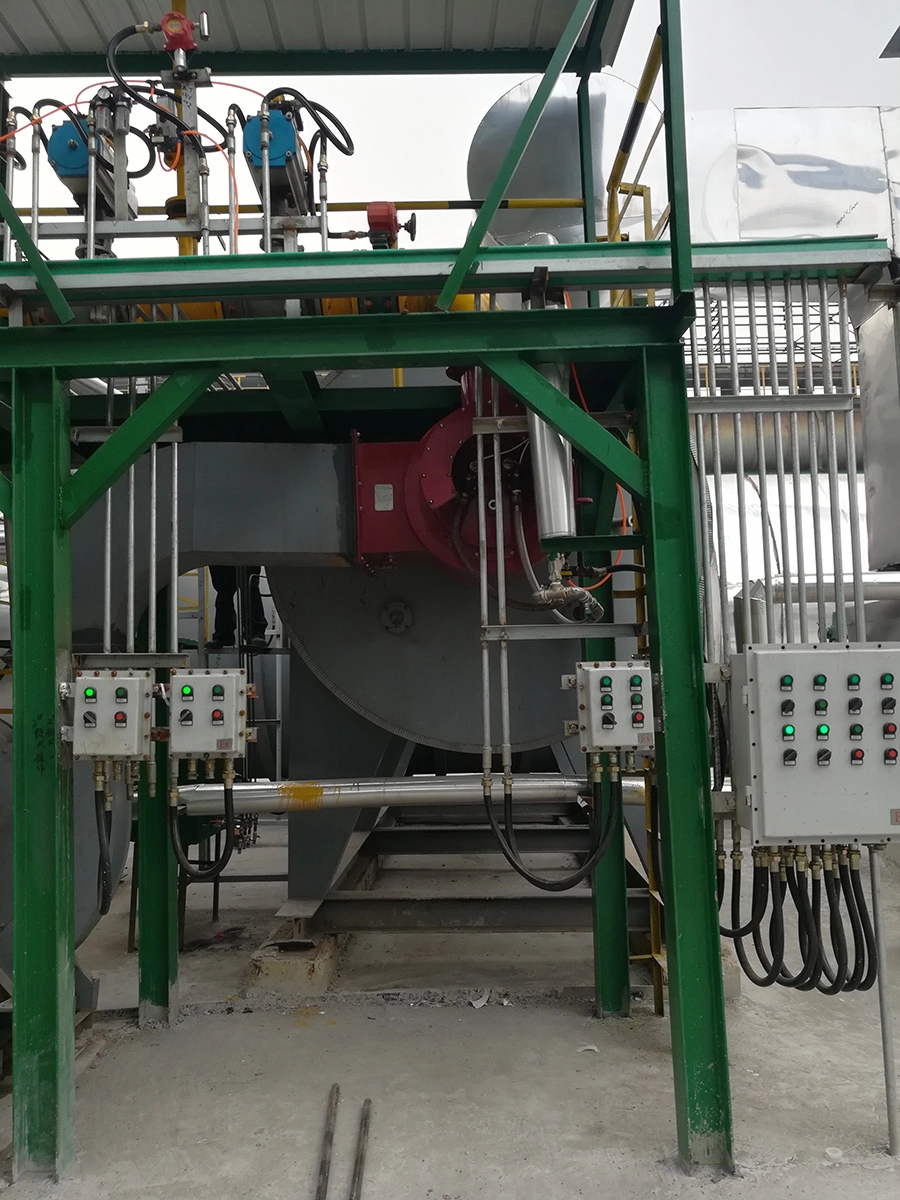

三、黄磷尾气热风炉设备参考示意图

如图所示，热风炉系统分为炉体本体、燃烧器、主燃气管路、点火系统、助燃风系统、测温部分和电控系统。



三、系统方案说明

1、热风炉炉体部分设计

      热风炉设计为整体钢结构形式，分为燃烧室和混风室两部分，其中燃烧室采用高铝质针刺毯喷涂耐高温固化剂，能够承受炉内急冷急热炉矿，炉膛尺寸（2180mm*6000mm），为燃料的燃烧提供了充足的时间和空间，炉膛内温度均匀，增强了燃烧室的使用寿命。燃烧室后紧连混风室，在混风室上设置配风口，混风室采用自吸风方式，通过引风机的负压吸入冷风来调节温度，并通过调温阀门自动调节进风量。

      热风炉采用直混式，此方法对热量的利用率最高，产生热风的速度快，方便维护，可以提高生产效率，为用户更好的节约成本。为降低炉体载荷重量，热风炉采用耐温较高的高铝质针刺毯压块和耐火砖砌筑，保温采用绝热较高的保温棉及耐高温涂料等材料保温。热风炉整体钢结构及保温材料安装和阀门组装等工序出厂前均已组装完毕，能够最大限度的节约现场安装时间。

2、黄磷尾气燃烧器燃烧系统说明：

（1）主烧嘴选择

根据黄磷尾气燃料特性初步设计，系统选用FST-200/400-300燃烧器，燃气管口径DN200，助燃风管口径DN400，长度300mm。

该烧嘴具有如下特点：

• 烧嘴燃烧采用成熟的燃烧技术，优化风盘结构，明显提升燃烧效果；
• 点火可靠，火焰品质高；
• 安装方便，故障率低。

此外，烧嘴的设计较为硬朗，充分考虑了工业领域对燃烧器的严格要求，不存在易损/易耗部件，且该烧嘴使用寿命长，经久耐用。用户在安装完毕后，无需反复拆装检修。

（2）点火方式

燃烧器配套就地点火箱，通过点火控制箱的按钮进行手动操作。点火时采用小火点大火方式，启动点火程序时首先利用点火枪点燃小火，待小火稳定燃烧后开启主燃气阀门，运行大火模式。

点火箱包括点火控制器、点火变压器、火焰检测器。控制系统点火操作、远程反馈、运行状态显示、火焰检测、电磁阀驱动等功能。

（3）火焰检测

燃烧器配套有观火镜可以直接观察火焰燃烧情况。点火系统配套火焰检测器，与点火控制器连接，检测灵敏，运行稳定。

火焰检测装置是整个控制系统最重要的检测装置之一，应具有结构简单，操作方便，性能可靠等优点。可长期连续、清晰地检测各种燃气窑炉的火焰。

（4）测温系统

系统测温采用优质热电偶，安装于炉体高温区。

（5）燃气管路配置

燃气管线包括主燃气管路和点火燃气管线，主管路配置有包括压力表、手动阀、放散阀、调节阀、切断阀等。切断阀采用双阀组，用于燃气管道的开启与切断，与控制系统联动；调节阀用于调节燃气进量，其控制信号由PLC控制系统运算给定。

点火燃气管线同样包括管线手动阀和切断阀。点火枪燃气管道设置电磁阀，用于点火过程中熄火切断。

（6）助燃风管路配置

助燃风管路主要由风机、手动蝶阀、变频器等几部分组成。风机采用变频拖动，操作人员可手动调节给定值控制变频器输出。点火枪配置独立点火风机，确保点火稳定。

主风管道配置1台风压变送器，控制系统实时监测风压值，当管道风压低于下限时，系统自动切断燃气，防止出现燃气回流故障。

3、电控系统

（1）主控制柜

燃控系统电控部分设计为就地柜，现场各检测设备、执行机构均集中接入就地柜。就地柜主要实现如下功能：

• 就地实现点火、熄火操作，并显示火焰成功、熄火报警指示；
• 控制切断阀开闭动作；
• 给定调节阀开度信号；
• 控制风机启停；
• 集中连接现场元件反馈信号，包括温度反馈气压反馈、报警信号反馈等；

（2）温度控制

温度控制部分包括燃气调节系统、空气调节系统和温度检测系统。

燃气调节系统由手动阀、燃气调节阀和温度显示组成；助燃空气调节系统由风机、变频器和手动蝶阀组成。温控系统根据实时温度给定值，同时调节燃气和空气给定量，形成闭环控制。系统温度采集为现场温度反馈信号，控制器将实时温度与设定温度进行差值运算，并经过智能运算回路输出给定变频器相应输出频率；同时调节燃气调节阀，匹配相应的燃气量，形成闭环温度控制系统。

5、安全联锁系统

系统过程主控程序，分别检测超温故障和火检系统，任何一个监测点出现故障，即产生报警确保系统安全性。

（1）熄火保护：系统具有熄火联锁保护功能，由于系统波动或其它因素出现意外熄火时控制系统可发出联锁控制信号，关闭阀门。

（2）超温报警：测温点温度超高时，系统发出报警信号；

（3）风压联锁：当系统主风管道风压低于设定下限时，系统自动切断主煤气阀。
