一、产品介绍：

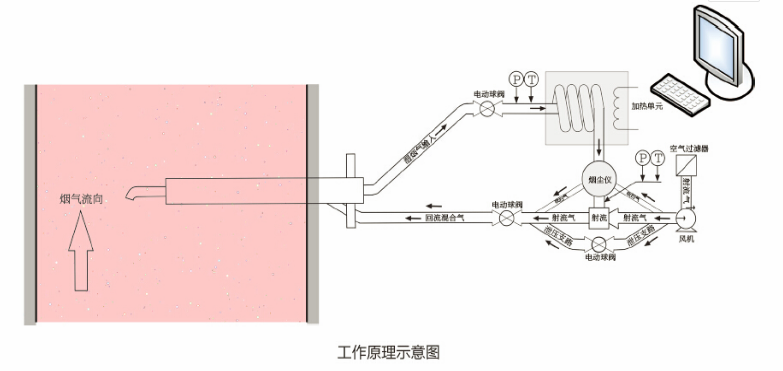

  DST-100型 颗粒物在线监测系统具有很高的灵敏度，配合烟气预处理模块，能可靠测量湿烟气中的烟尘（颗粒物）浓度。DST-100型 颗粒物在线监测系统由发射、接收单元、烟气预处理模块组成，通过对恒温测量池内烟气的测量，烟气预处理模块由采样探头、射流泵、加热单元、压力、温度控制单元、恒温测量池等部分组成，它完成将样气从烟道中抽出，并经加热装置使烟气温度达到烟气露点温度之上，然后送入恒温测量池进行测量。

预处理模块尾气经采样探头重新返回烟道。所需射流气、吹扫气均由洁净风机单元产生，吹扫气 用于清洁烟尘仪的光学部件，确保系统长期可靠工作。

二、规格参数：

三、测量原理

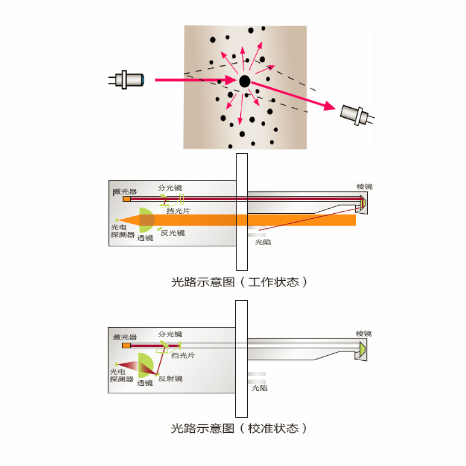

  DST-110型超低粉尘仪采用前散射原理测试颗粒的散射光强度，通过特定的算法输出烟尘的浓度。内嵌的高稳定激光信号源穿越恒温测量池，照射烟尘粒子，被照射的烟尘粒子反射激光信号，反射光强度与烟尘浓度成正比。接收单元与发射单元以特定的前散射角接收烟尘信号，获得*高的检测灵敏度。

四、系统特点

◢ 超低量程，低量程(0 ～ 5) mg/m3，超高灵敏度，低检出限0.05 mg/ m3。

◢ 仪器采用多种先进技术。包括：相关噪声对消技术、激光发射功率稳定技术、*低噪声TIA、干扰控制与信号完整性设计、抗恶劣环境设计技术，提供快速、可靠和准确的定量烟尘排放数据。

◢ 独有自动校准专利技术，实现零点和满量程自动校准。

◢ 采用射流技术从烟道中抽取部分烟气，结构紧凑、安装简单、抗雷击、抗恶劣环境、成本低、维护量小。

◢ 烟气传输过程进行连续加热恒温，防止传输过程湿烟气冷凝产生的测量偏差。

◢ 采用智能控制技术，实时显示测量结果和系统运行状态参数。

◢ 通过内置的流速测量装置，可实现对湿烟气的等速采样。

五、行业应用

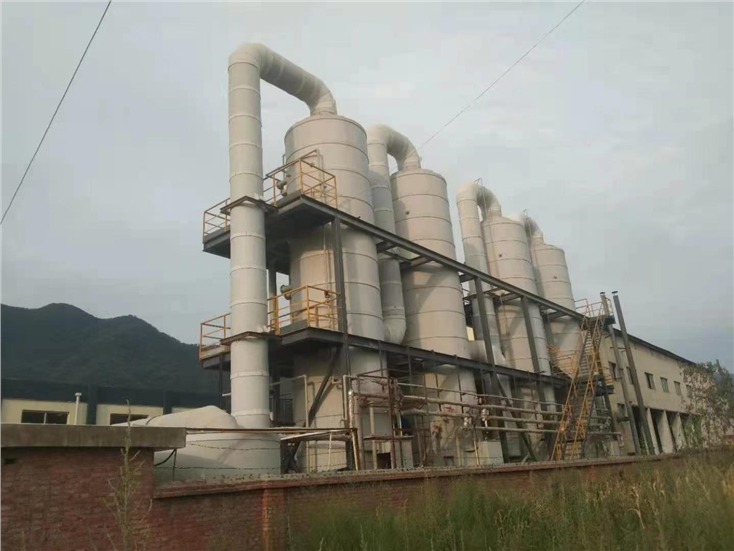

适合工业锅炉超清排放监测。包括火电、钢铁、冶金、水泥、铝业、石化、陶瓷工业等。

◢ 环保污染源烟粉尘排放监测（CEMS）

◢ 除尘设备效率监测

◢ 燃烧效率监测

◢ 工业制造过程中粉尘浓度的测量

◢ 工矿企业职业健康保护粉尘监测

◢ 生产车间、厂房的粉尘负荷监控

◢ 科学研究、实验现场测试

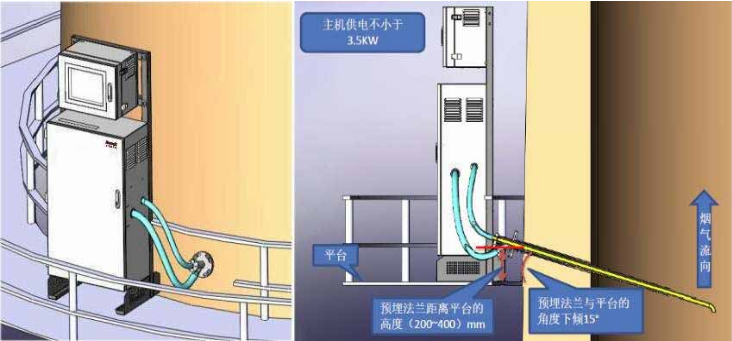

六、安装准备

请参照HJ/T 76－2007标准文件第6条要求。

开孔：测量探头安装点开孔直径需大于56 mm，且孔位距离平台地面不高于400mm。

预埋法兰：其通径需大于50mm。测量探头的法兰片螺栓孔心距130mm。（厂商预埋法兰规格为DN65，可根据需要选配。）

焊接预埋法兰：在安装预埋法兰时需要将其下倾与水平面保持15°

平台宽度：主机开门半径600mm

供电：主机需要至少3.5KW
